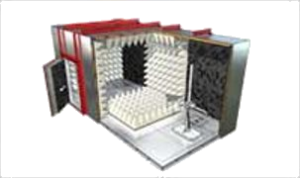

Prehľad štandardných modelov bezodrazových komôr

Ultra kompaktná komora UCC

Komora UCC bola navrhnutá ako alternatíva ku komorám GTEM pre predcertifikačné merania ako aj pre výskumné a vedecké odvetvia. Steny a strop tejto komory sú kompletne obložené feritovými absorbérmi a zadná stena vedľa EUT má dodatočné obloženie hybridnými absorbérmi s plochou 6 m2, čo túto komoru kvalifikuje pre merania vo frekvenčnom rozsahu od 30 MHz do 18 GHz. Najdôležitejšími výhodami v porovnaní s komorami GTEM je skutočnosť, že pracovníci môžu do tejto komory vojsť (jednoduchšie nastavenie EUT), praktické nastavenie testu s vedením príslušných káblov do periférnych zariadení, ako aj možnosť vziať do komory väčšie testovacie vzorky. Komora UCC sa môže používať na predcertifikačné merania vyžarovaných emisií a testy odolnosti podľa normy IEC/EN 61000-4-3 v meracej vzdialenosti 1,0 m. Okrem toho je veľmi vhodná pre predcertifikačné merania automobilových súčastí podľa noriem DIN/ISO 11452-2 a EN 55025 (CISPR 25).

V prípade potreby sa komora UCC môže použiť aj ako normálna tienená miestnosť na testovanie emisií šírených vedením. Vďaka malým rozmerom je možné túto komoru umiestniť do normálnych laboratórií alebo kancelárií.

Kompaktná hybridná komora CHC

Komora CHC je optimálnym riešením pre testy odolnosti podľa normy IEC/EN 61000-4-3 pre meraciu vzdialenosť 3,0 m a v tejto veľkosti ponúka najlepšie charakteristiky pre predcertifikačné merania emisií. Inštalácia feritových a čiastočne hybridných absorbérov umožňuje merania vo frekvenčnom rozsahu 30 MHz až minimálne 18 GHz. Komoru CHC je možné voliteľne dodať ako polobezodrazovú komoru (s uzemňovacou rovinou) alebo ako plne bezodrazovú komoru (podlahové absorbéry na celom povrchu podlahy). V prípade testov odolnosti sa v každom prípade vyžadujú podlahové absorbéry medzi vysielacou anténou a EUT, a preto sú súčasťou obsahu štandardnej dodávky.

Testovacia komora pre automobilové súčasti ACTC

Komora ACTC bola vyvinutá najmä pre testovanie vyžarovania automobilových súčastí podľa normy DIN/ISO 11452-2 a EN 55025 (CISPR 25) a bola prispôsobená vo všetkých detailoch k tomuto cieľu. Táto komora je obložená feritovými absorbérmi a približne do stredu komory dodatočnými hybridnými absorbérmi. V štandardnej verzii pozostáva podlaha tejto komory z normálnej falošnej podlahy. Voliteľne je túto verziu možné dodať s dodatočnou uzemňovacou rovinou alebo s podlahovými absorbérmi. Štandardná verzia komory ACTC je kvalifikovaná pre merania vo frekvenčnom rozsahu 30 MHz až minimálne 18 GHz. Medzi príslušné absorbéry treba nainštalovať (zásuvnú) zbernú lištu zaisťujúcu elektrický kontakt uzemňovacej roviny testovacieho stola a tieniacich panelov. Táto lišta je súčasťou štandardnej výbavy ako aj samotný testovací stôl.

Testovacia komora pre automobily AVTC

Komora AVTC je štandardná komora na testovanie vyžarovaných emisií a odolnosti na vozidlách a súčastiach podľa normy CISPR 12/25 a ISO 11451-2/ISO 11452-2. Štandardné rozmery tejto komory umožňujú testovanie vozidiel do dĺžky 5,5 m (na točni) a meraciu vzdialenosť 3,0 m. S dodatočnými (voliteľne dostupnými) podlahovými absorbérmi je jednoducho možné túto komoru prispôsobiť pre merania emisií podľa normy EN 55022 (CISPR 16-1-4) a testy odolnosti podľa normy IEC/EN 61000-4-3.

Kompaktná hybridná komora MIL-CHC

Komora MIL-CHC bola navrhnutá na splnenie požiadaviek testovania vyžarovaných emisií a odolnosti podľa normy MIL-STD 461E. Nižšie uvedené štandardné rozmery tejto komory sú vhodné pre šírku testovacieho stola do 3,0 m. Väčšie rozmery sú dostupné na požiadanie. Štandardná verzia už obsahuje zbernú lištu pre uzemňovaciu rovinu testovacieho stola ako aj samotný testovací stôl.

Polobezodrazová komora SAC-3/-5 Plus

SAC-3/-5 Plus je plne certifikovaná polobezodrazová komora pre meraciu vzdialenosť 3 alebo 5 metrov. Jej kupolovitá strecha ako aj jej optimalizované rozloženie absorbérov, s obložením feritovými a čiastočne hybridnými absorbérmi pre frekvenčný rozsah od 26 MHz do 18 GHz, vedie k minimalizovaným odrazom. Vďaka relatívne krátkym hybridným absorbérom môže mať táto komora menšie rozmery ako komora obložená dlhými pyramídovými absorbérmi. Komora SAC-3/-5 Plus poskytuje vynikajúci výkon pre NSA (± 3,5 dB) od 30 MHz do 1 GHz, ako aj SVSWR (5 dB) od 1 GHz do 18 GHz v súlade s normou pre hodnotenie pracoviska CISPR 16-1-4 pre SVSWR. Štandardná verzia už obsahuje stožiar antény pre 1 – 4 m výškové skenovanie, točňu ako aj ich ovládač.

Plne bezodrazová komora FAC-3 Plus

Komory FAC sú v norme CISPR 16-1-4 definované ako „Testovacie pracovisko bez uzemňovacej roviny“. V porovnaní s SAC (polobezodrazovou komorou) to znamená, že nielen steny a strop sú obložené absorbérmi, ale aj podlaha. Výhodou komory FAC je hlavne to, že nemôže dôjsť k odrazom od podlahy, a preto nie je potrebné výškové skenovanie antény, čo môže ušetriť mnoho meracieho času.

Budú však nevyhnutné špeciálne konštrukcie (kvôli obloženiu podlahovými absorbérmi) pre nastavenie testov obzvlášť ťažkých a veľkých EUT.

Bezodrazové komory SAC-10 pre meraciu vzdialenosť 10,0 m

Bezodrazové komory pre meraciu vzdialenosť 10,0 m sa plánujú a realizujú takmer výlučne podľa požiadaviek zákazníkov. Pre prvý dojem o veľkosti a výkone komory SAC-10 sme však nižšie definovali 4 štandardné modely s priemerom ochrannej zóny 2,0 m až 5,0 m. Plánovanie bezodrazovej komory by sa malo vykonať čo najskôr, t. j. spolu s plánovaním samotnej budovy, aby sa včas definovali príslušné prepojenia a aby ste sa vyhli neskorším modifikáciám. Typické prepojenia sú nasledovné: akékoľvek napájacie médiá, priestory vyhradené v betónovej podlahe pre točne/valčekové testovacie stojany alebo jazdné koľajničky pre posuvné brány, ako aj možné upevnenie konštrukcie miestnosti ku konštrukcii budovy. Okrem toho je nutné tiež zvážiť možné prepojenia s núdzovými ovládačmi/alarmovými systémami, napríklad s požiarnym alarmom a hasiacimi systémami. Tieto systémy nie sú zvyčajne požadované, keď sa používajú naše nehorľavé pyramídové absorbéry s „tenkovrstvovou“ technológiou (trieda horľavosti A2).
