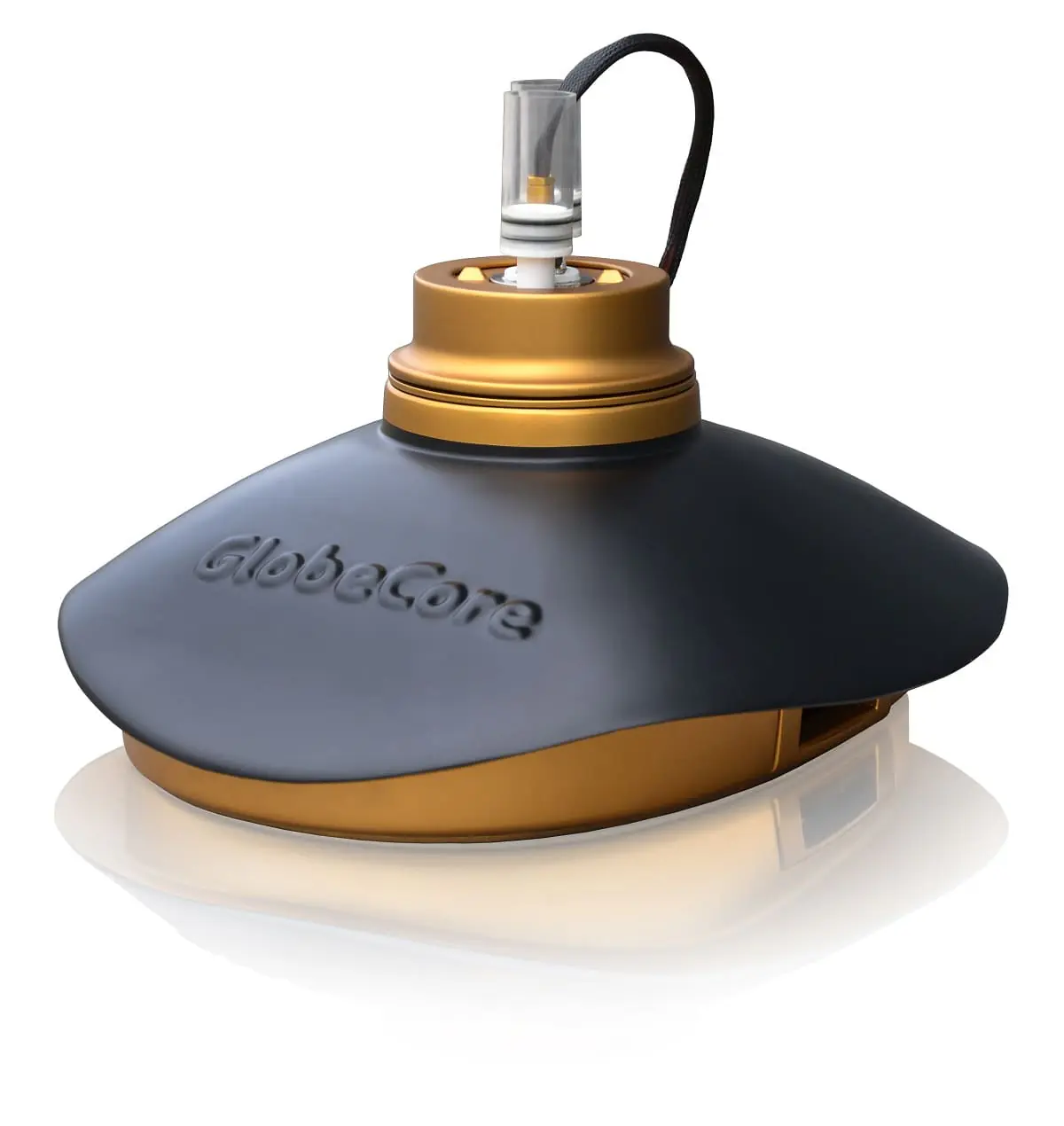

GlobeCore TOR-3 je automatický prístroj na meranie stratového činiteľa (tan δ), relatívnej permitivity a merného odporu transformátorových olejov podľa IEC 60247, ASTM D924 a ASTM D1169.
Na čo slúži
Stratový činiteľ, permitivita a merný odpor citlivo ukazujú starnutie oleja a jeho znečistenie. Tester TOR-3 meria tieto parametre plne automaticky podľa uvedených noriem alebo podľa postupov definovaných používateľom, preto je vhodný na rutinné skúšky aj na výskum.
Princíp merania
Sínusové skúšobné napätie s efektívnou hodnotou do 2 kV sa privádza súčasne na referenčný kondenzátor a na meraciu celu s olejom. Rozdiel amplitúd oboch signálov je úmerný permitivite kvapaliny, fázový rozdiel charakterizuje stratový činiteľ tan δ.
Hlavné vlastnosti
Dostupné príslušenstvo
Ďalšie testery nájdete v sekcii testery olejov.
| Skúšobné napätie | sínusové, 500-2 000 V ef. |
| Frekvencia skúšobného napätia | 45-65 Hz |
| Tan δ: rozsah merania | 0,00001-4 |
| Tan δ: rozlíšenie | 1×10⁻⁶ |
| Tan δ: presnosť | ±1 % z hodnoty + 0,00008 |
| Relatívna permitivita (ε): rozsah | 1,0-15,0 |
| Relatívna permitivita (ε): presnosť | ±1 % |
| Kapacita (C): rozsah | 20-1 000 pF |
| Kapacita (C): presnosť | ±1 % + 1 pF |
| Teplota oleja: rozsah merania | 20-110 °C |
| Teplota oleja: rozlíšenie | 0,5 °C |
| Objem meracej cely | 42 cm³ |
| Kapacita prázdnej cely | 65-85 pF |
| Doba jedného merania | max. 5 min |
| Napájanie | 100-260 V AC, 48-63 Hz |
| Príkon | pod 250 VA |
| Normy | IEC 60247, ASTM D924, ASTM D1169 |
| Prevádzková teplota | 0 až +50 °C |
| Skladovacia teplota | -20 až +60 °C |
| Relatívna vlhkosť | do 90 % (bez kondenzácie) |
| Rozmery s celou | 400 × 450 × 300 mm |
| Hmotnosť s celou | max. 5,3 kg |
Údaje podľa technickej špecifikácie výrobcu GlobeCore.
Oficiálna stránka výrobcu: globecore.com
Technický list a cenovú ponuku vám radi zašleme na vyžiadanie.
