Tester prierazného napätia oleja TOR-100

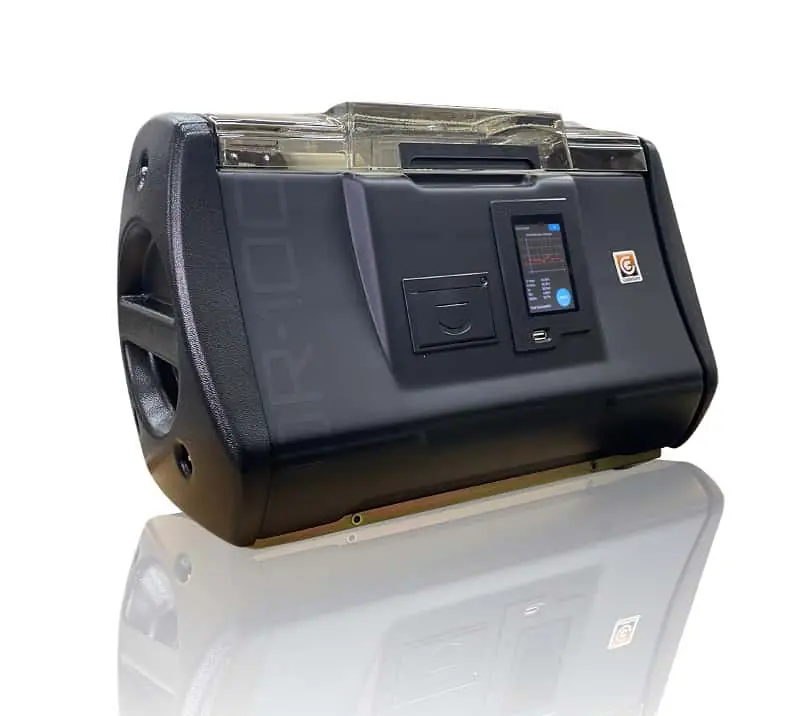

GlobeCore TOR-100 je automatický tester prierazného napätia transformátorového oleja a ďalších kvapalných izolantov do 100 kV.

skúšobné napätie do 100 kV RMS, presnosť ±1 kV ±0,5 %
odpojenie vysokého napätia po priereze typicky za 4 µs
integrovaná tlačiareň a USB na prenos archívu meraní
normy IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341
transformátorový a silikónový olej, kvapaliny Midel 7131 a FR3

Popis produktu
Technické parametre
Na stiahnutie

Na čo slúži

Tester TOR-100 slúži na automatické a presné meranie prierazného napätia kvapalných izolantov s najvyšším skúšobným napätím v rade TOR. Hodí sa do laboratórií aj pre servisné organizácie, ktoré skúšajú rôzne typy izolačných kvapalín.

Princíp merania

Základom prístroja je vysokonapäťový transformátor s elektronickými modulmi. Meracia nádoba sa vkladá na vysokonapäťové kontakty a tvorí súčasť výstupných elektród. Napätie na sekundárnom vinutí sa plynulo zvyšuje od nuly, kým v kvapaline nenastane prieraz. Nárast zabezpečuje riadiaci menič, ktorý postupne zvyšuje sínusové napätie na primárnom vinutí.

Hlavné vlastnosti

automatické a presné meranie do 100 kV
zoznam noriem možno rozšíriť alebo aktualizovať podľa požiadaviek zákazníka a nových verzií noriem
integrovaná tlačiareň
USB konektor na kopírovanie archívu meraní do počítača
ovládanie v angličtine, nemčine, francúzštine, taliančine, španielčine a portugalčine
jednoduchá obsluha a údržba

Dostupné príslušenstvo

hríbové, ploché a guľové elektródy
sada mierok na nastavenie vzdialenosti elektród
meracia nádoba s magnetickým alebo lopatkovým miešadlom
kalibračná nádoba
papier do tlačiarne
notebook na ovládanie a aktualizácie softvéru
súprava náhradných dielov na 1 alebo 2 roky

Zloženie dodávky vám radi pripravíme podľa vašich požiadaviek.

Ďalšie prístroje nájdete v prehľade testerov prierazného napätia oleja.

Maximálne skúšobné napätie	sínusové, do 100 kV RMS
Presnosť merania napätia	±1 kV ±0,5 %
Rýchlosť nárastu napätia	0,5-10 kV/s (nastaviteľná)
Rozlíšenie napätia	0,1 kV
Odpojenie vysokého napätia po priereze	typicky 4 µs, max. 10 µs
Objem meracej nádoby	500 cm³
Rozsah merania teploty	0-100 °C
Rozlíšenie merania teploty	0,1 °C
Integrovaná tlačiareň a USB	áno
Normy	IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341
Napájanie	85-264 V AC, 48-63 Hz
Príkon	max. 70 VA
Prevádzková teplota	-10 až +50 °C
Skladovacia teplota	-20 až +60 °C
Relatívna vlhkosť	do 90 % (bez kondenzácie)
Atmosférický tlak	630-800 mm Hg
Rozmery (d × š × v)	510 × 300 × 350 mm
Hmotnosť	max. 30 kg

Údaje podľa technickej špecifikácie výrobcu GlobeCore.
