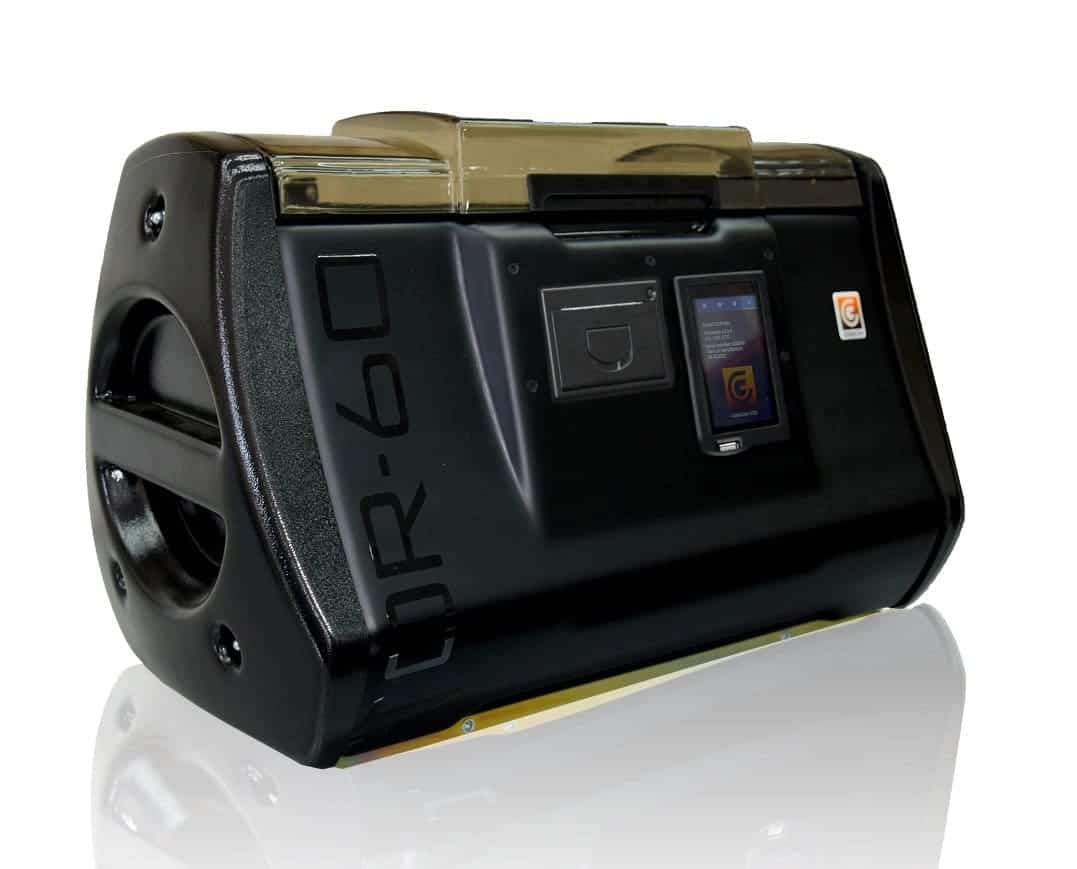

GlobeCore TOR-60 je automatický tester na meranie prierazného napätia (elektrickej pevnosti) transformátorového oleja do 60 kV podľa noriem IEC 60156, ASTM D877 a ASTM D1816.
Na čo slúži
Tester TOR-60 slúži na automatické a presné meranie prierazného napätia transformátorového oleja. Prierazné napätie patrí medzi základné ukazovatele stavu izolačného oleja, pretože klesá s rastúcim obsahom vody a nečistôt. Kompaktný prístroj je vhodný do laboratória aj pre servisné organizácie.
Princíp merania
Olej sa naleje do meracej nádoby s elektródami. Riadiaci menič plynulo zvyšuje sínusové napätie na primárnom vinutí vysokonapäťového transformátora, takže napätie na elektródach rastie od nuly až do prierazu oleja alebo do maximálnej hodnoty. Po priereze prístroj vysoké napätie okamžite odpojí, zaznamená hodnotu a podľa zvolenej normy meranie zopakuje.
Hlavné vlastnosti
Ďalšie prístroje nájdete v prehľade testerov prierazného napätia oleja.
| Maximálne skúšobné napätie | sínusové, do 60 kV |
| Rýchlosť nárastu napätia | 0,5-10 kV/s (nastaviteľná) |
| Rozlíšenie napätia | 0,1 kV |
| Odpojenie vysokého napätia po priereze | typicky 4 µs, max. 10 µs |
| Objem meracej nádoby | 500 cm³ |
| Rozsah merania teploty | 0-100 °C |
| Rozlíšenie merania teploty | 0,1 °C |
| Integrovaná tlačiareň | áno |
| Normy | IEC 60156, ASTM D877, ASTM D1816 |
| Napájanie | 85-264 V AC, 48-63 Hz |
| Príkon | max. 70 VA |
| Prevádzková teplota | -10 až +50 °C |
| Skladovacia teplota | -20 až +60 °C |
| Relatívna vlhkosť | do 90 % (bez kondenzácie) |
| Rozmery (d × š × v) | 510 × 300 × 334 mm |
| Hmotnosť | max. 30 kg |
Údaje podľa technickej špecifikácie výrobcu GlobeCore.
Oficiálna stránka výrobcu: globecore.com
Technický list a cenovú ponuku vám radi zašleme na vyžiadanie.
